上海火炬在火力发电行业应用及经典案例

      一、火力发电行业设备的工作原理及特点：

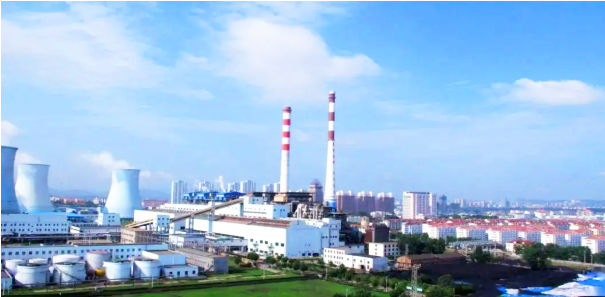

      火力发电厂简称火电厂，是利用可燃物（例如煤）作为燃料生产电能的工厂。它的基本生产过程是：燃料在燃烧时加热水生成蒸汽，将燃料的化学能转变成热能，蒸汽压力推动汽轮机旋转，热能转换成机械能，然后汽轮机带动发电机旋转，将机械能转变成电能。
      原动机通常是蒸汽机或燃气轮机，在一些较小的电站，也有可能会使用内燃机。它们都是通过利用高温、高压蒸汽或燃气通过透平变为低压空气或冷凝水这一过程中的压降来发电的。
      现代化火电厂是一个庞大而又复杂的生产电能与热能的工厂。
      它由下列5个系统组成：①燃料系统。②燃烧系统。③汽水系统。④电气系统。⑤控制系统。

      在上述系统中，最主要的设备是锅炉、汽轮机和发电机，它们安装在发电厂的主厂房内。主变压器和配电装置一般装放在独立的建筑物内或户外，其他辅助设备如给水系统、供水设备、水处理设备、除尘设备、燃料储运设备等，有的安装在主厂房内，有的则安装在辅助建筑中或在露天场地。
      按燃料分类：燃煤发电厂，燃气发电厂，余热发电厂，以垃圾及工业废料为燃料的多种发电厂。
      按原动机分类：凝气式汽轮机发电厂，燃气轮机发电厂，蒸汽—燃气轮机发电厂等。

      二、火力电行业主要设备的种类及润滑油选用
      （一）汽轮发电机组
      将高温高压蒸汽的热和动力所携带的能量转换成机械旋转运动，汽轮机油占发电厂整体润滑油用量的70%左右（初装）；
      1、汽轮机油的主要功能：
      对汽轮机的主要部件进行润滑和移除热量(推力轴承和轴颈轴承，增压齿轮箱，主油泵等）、在汽轮机启动时作为静压传动液 （顶轴油系统）、为控制系统提供液压回路。

      2、汽轮机润滑系统包括：
      主油箱、泵- 高压油泵、交直流润滑油泵、热交换器（冷油器）、油净化器 -水/油分离用的过滤器、离心分离机、蒸汽和油封、H2 (氢气)回路密封、调节器/控制系统 –控制油系统（100MW及以下机组）。

      3、汽轮机油的作用
      润滑、移除热量、移除污染物、密封、防锈抗腐蚀、控制。
      4、汽轮机油特性
      （1）合适的粘度：液体动力条件下的油膜、最小泵送和摩擦损失（主机制造商专业计算）、
液压控制系统、齿轮和联轴器润滑；
      （2）粘度等级：ISO VG32、VG46、 VG68
      （3）氧化稳定性:更长的使用寿命、粘度的保持、抗油泥、沉淀和含氧酸（腐蚀性）的生成、空气/油和水分离能力的持续保持、精炼基础油（更深入的溶剂萃取、加氢、深度加氢处理工艺；
      （4）水分离能力（抗乳化性）：避免造成腐蚀、气穴、氧化，油/水分离发生在油箱、离心机、真空脱水机等部位；
      （5）空气释放性：避免油中气泡、泵的气蚀、液压系统的不稳定反应、泡沫溢流、轴承磨损；
      （6）其它需要的特性：耐磨、过滤性、颜色保持。

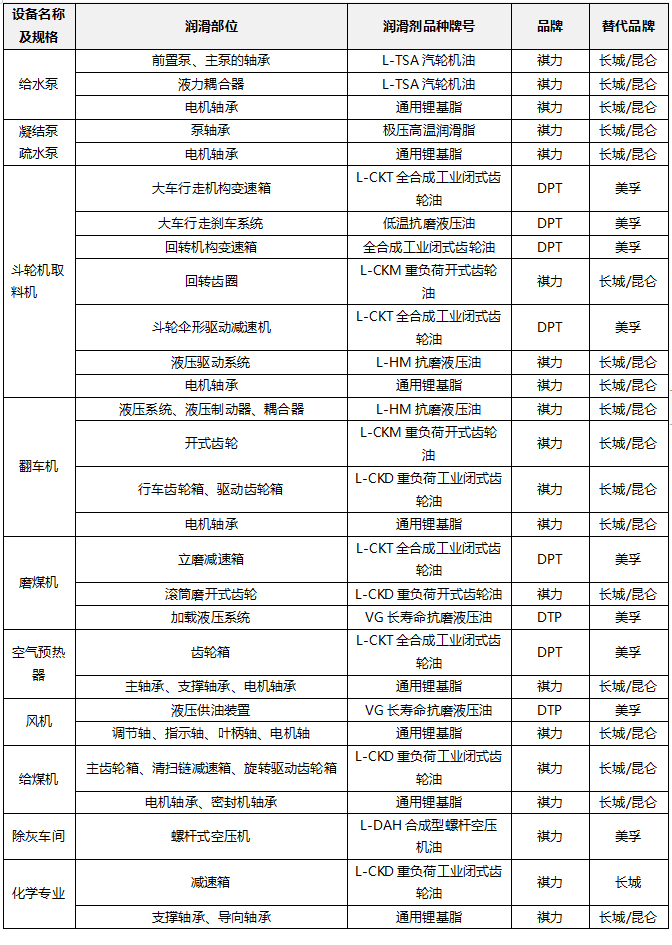

      （二）辅助设备及润滑

      三、上海火炬TSA(ISO VG)汽轮机油系列产品介绍
      1、产品简介：
祺力TSA(ISO VG)汽轮机油系列产品是选用二次加氢基础油和多功能添加剂采用先进的调和技术精细调制而成。
      2、性能特点：
      ● 极好的防锈性和防腐性，保护设备，避免锈蚀；
      ● 优秀的氧化安定性，较好的空气释放性，抗泡沫性能和抗乳化性，油品使用寿命长；
      ● 与各种常规密封材料均有良好的适应性。
      3、技术规格：
      产品符合GB 11120-2011
      4、应用范围：
      ● 适用于电力、大中型船舶及其它工业蒸汽汽轮机组、燃气机组，水轮机组的润滑与密封。
      5、注意事项：
      ● 根据设备用油规定，选用质量级别和粘度级别合适的油品；
      ● 储存容器必须专用，储运过程中必须防水、防潮、防止机械杂质混入；
      ● 使用时保持油箱的清洁，换油时油箱及油路要清洗干净，防止异物污染；
      ● 防止与其它油品混用。
      6、 典型数据：

      四、上海火炬在火力发电行业应用案例
      1、华能山东发电有限公司烟台发电厂

      华能山东发电有限公司是中国华能集团公司的全资子公司，主要从事电力、热力、煤炭等相关产业的开发、投资、建设、经营和管理。公司是在原华能集团公司山东分公司、华能国际电力股份有限公司山东分公司和德州电厂重组的基础上，2008年5月注册成立，2008年12月25日正式揭牌运营。目前，公司管理运营华能在山东的17家火电厂、5座风电场、1家上市公司（新能泰山）和1家港口企业（青岛胶南港），烟台分厂系华能山东发电公司的火电厂之一。

      2、武汉凯迪电力股份有限公司

      武汉凯迪电力股份有限公司是1993年2月以定向募集方式在武汉东湖高新技术开发区设立的股份有限公司。1999年9月23日，该公司在深圳证券交易所正式挂牌上市。该公司是原国电公司推荐上市的第一家电力环保企业。该公司主要从事环保产业、新能源及电力工程等领域的新技术、新产品的开发和应用。主要业务是燃煤电厂脱硫工程、洁净煤燃烧发电厂技术及工程、城市污水处理工程、城镇生活垃圾处理工程，以及全国各地三十余家火力发电厂凝结水精处理工程的设计、成套、安装、调试、培训等工程总承包业务和以环保业为核心的资本运营其中。

      3、山东新龙电化集团

      新龙电化集团前身为寿光县电化厂，2000年10 月，热电一期工程动工建设。2001年9月22日，热电一期项目顺利并网发电。2002年10月6日，热电二期项目动工建设，2003年8月16日，"寿光新龙电化集团"成立，热电二期工程顺利竣工投产。2008年3月，投资3亿元的热电锅炉技术改造项目顺利竣工投运，2010年11月16日，集中供热项目建成投入运行。集团研发的干法乙炔新技术填补国内空白，被国家环保总局列入《国家先进污染防治示范技术目录》，获得中国石油和化学工业行业科技进步一等奖，年发电能力16亿度，年供热4639200百万千焦。



      五、火力发电行业润滑监控方案介绍
      火力发电设备安全稳定运转是保障电力供应的前提，而润滑油脂使用的监测是火力发电设备正常运转不可或缺的条件。随着火电设备向大型化集成化发展，对系统设备的润滑要求越来越高。火电设备的各子系统中包含了大量的运动机械，比如：汽轮机、汽轮机液压油的调节系统、变压器、风机等，其工作多是高速重载、导电等苛刻工作条件，润滑油脂的各项指标的正常是确保此类运动设备高效运行的关键。
电力设备中有很大一部分故障与润滑和冷却有关，润滑监测是通过定期检验在用油脂来早期预测润滑油脂的性能，来预测设备的工作状态，避免可能发生的设备事故；科学有效的火力发电设备润滑油脂及检测技术是保障火力发电设备安全稳定运转的重要前提。

      1、随着火电设备向大型化集成化发展，对系统设备的润滑要求越来越高。火电设备的各子系统中包含了大量的运动机械，比如：汽轮机、汽轮机液压油的调节系统、变压器、风机等，其工作多是高速重载、导电等苛刻工作条件，润滑油脂是确保此类运动设备高效运行的关键。
      2、火电设备油液监测技术是将化学分析技术、润滑油品技术、设备润滑技术有机结合起来的工程技术，它包括润滑油品理化性能监测、润滑油污染控制和磨损监测。主要监测润滑油自身的油质变化，主要包括：粘度、总酸值或总碱值、破乳化时间、闪点、水溶性酸碱、水分、机械杂质等。另外可利用红外光谱检测技术监测润滑油的衰化变质情况，通过对新油与在用油的红外光谱图差别比较来测定油液的污染及化学变化。通过光谱分析可以检测润滑油中添加剂成份及含量。
污染物的含量和组分分析，可通过润滑油中磨损金属成分、含量、磨损金属颗粒形态、润滑性能等来检测。润滑油检测主要包括润滑油品质和润滑油中微粒检测两方面。润滑油中微粒检测技术包括颗粒计数、光谱分析、铁谱分析和磨屑分析等。一般油液经过颗粒计数分析之后，根据分析出颗粒大小与分布的数据再选择采用光谱分析技术还是铁谱分析技术，进一步对油中微粒元素进行定量分析。运行中的润滑油中微粒的主要来源是机械磨损和污染，通过对油中微粒的检测分析可以得到如下信息：
      ● 磨损微粒总量：通过它可以判断磨损处于什么阶段；
      ● 微粒尺寸：可以判断磨损的严重程度；
      ● 化学成分：可以判断磨损部件、故障的位置；
      ● 微粒形态：可以判断磨损类型，是疲劳磨损或粘着磨损等。
      3、火电设备润滑油污染度在线检测
      对润滑油污染度进行检测是了解火电设备工况的重要方法之一，在线仪器的设计要遵循使用方便，价格低，具有较高的分辨率与效率的要求。通过对国内外现有油液污染度检测方法和检测仪器的性能的分析比较，在众多测试方法中，油液污染度光学检测系统具有非接触、抗干扰、不受温度、电磁影响等优点，在在线油液检测领域具有极好的应用前景，是污染度测量中最具生命力和应用前景的方法，将该方法与计算机技术相结合，可以实现对油液污染度快速、准确的测量。
      六、我们向您提供以下服务
      ● 物流便捷，送货及时、快速；
      ● 全系列产品满足生产主要环节设备润滑的需要；
      ● 现场访问、技术交流；
      ● 油品相容性分析和润滑系统冲洗现场指导；
      ● 技术咨询、技术培训；
      ● 设备润滑故障处理；
      ● 油品免费检测
